Звено прямоугольное зп 150в м

Завод железобетонных изделий

Режим работы:
Пн-Пт 9.00 — 18.00

Телефоны для заказов, c 9 до 18 часов

+7 812 716-50-70
+7 812 716-70-80

E-mail для отправления заявок:

Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.

Тюбинг. Завод железобетонных изделий
Изделия
Дорожное строительство
Звенья труб, блоки фундаментов и оголовки по серии 2119РЧ, выпуск 1-1
Звено прямоугольное ЗП150В по шифру 2119РЧ Вып. 1-1

Цена изделия
39 510 руб.
+1) BX(‘quantity’).value—;»>-
В корзину
Задать вопрос

Характеристики изделия:

Звено прямоугольное

ЗП150В

2119РЧ Вып. 1-1

01-012-0047

Тюбинг

Звенья прямоугольные ЗП150В изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м 3 по ГОСТ 26633-91 класса по прочности на сжатие В30. Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.

В качестве рабочей принята арматура периодического профиля по ГОСТ 5781-82 из горячекатаной низколегированной стали класса A-III марки 25Г2С. В качестве конструктивной принята арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94.

Звенья армируются плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается. Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов заменяются на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.

Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона — 100%.

ЗП150В — звено прямоугольное входное отверстием 1,5 м.

Варианты маркировки:
1. ЗП150В
2. ЗП150 В
3. ЗП150-В
4. ЗП150.В
5. ЗП150/В
6. ЗП 150В
7. ЗП 150 В
8. ЗП 150-В
9. ЗП 150.В
10. ЗП 150/В
11. ЗП-150В
12. ЗП-150-В
13. ЗП.150В
14. ЗП.150 В
15. ЗП.150.В
16. ЗП/150/В
17. 3П150В
18. 3П 150В
19. 3П150-В
20. 3П 150-В
21. 3П150.В
22. 3П 150.В

Цена на звено прямоугольное ЗП150В указана с учетом НДС, без учета доставки. Представленная на сайте цена на звено ЗП150В по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

Эскиз звена прямоугольного входного ЗП150В

Ленинградская область, Всеволожский район, пос. им. Свердлова, ул. Набережная, 10А.
Телефон: +7 812 716 50 70 | +7 812 716 70 80 |
Email: | [email protected] |
© 2022 Тюбинг. Завод железобетонных изделий. ООО «АСК Форум» (ИНН 7811651341).

Источник

Звено прямоугольное ЗП150В серия 2119РЧ, выпуск 1-1

Наименование

Звено прямоугольное

2119РЧ, выпуск 1-1

Варианты маркировки изделия:

1. ЗП150В
2. ЗП 150В
3. ЗП-150В
4. ЗП.150В
5. ЗП/150В

Возможно изготовление железобетонных изделий по чертежам заказчика

Поставка осуществляется с производственных площадок, расположенных в Новосибирске, Санкт-Петербурге, Москве, Казани, Хабаровске, Ростове-на-Дону, Екатеринбурге, Симферополе.

ЗП 150 в (шифр 2119рч)

Размеры:

Длинна: 1000 мм.
Ширина: 1740 мм.
Высота: 2700 мм.
Вес: 3400 кг.
ГОСТ, Серия: Шифр 2119рч скачать
Объем бетона: 1,36 м3
Геометрический объем: 4,698 м3
Цена: договорная

Стандарт изготовления изделия: Шифр 2119рч

Звенья оголовка ЗП 150 в (шифр 2119рч) Шифр 2119 РЧ используются в качестве входных и выходных элементов прямоугольных железобетонных водопропускных труб под полотном автомобильных и железных дорог. Их главным конструктивным отличием от промежуточных звеньев трубы, является наличие выступа, предотвращающего осыпание грунта над входным или выходным отверстием. Шифр 2119 РЧ является заменой использовавшейся до него Серии 3.501.1-177.93 . Его введение обусловлено развитием технологии изготовления железобетонных изделий, и требованием максимально их унифицировать.

1. Варианты маркировки

В обозначении звеньев оголовка ЗП 150 в (шифр 2119рч) Шифр 2119 РЧ кроме основной части, отражающей геометрические размеры и назначение, могут присутствовать сведения о допустимой агрессивности среды и условиях эксплуатации. Существуют несколько вариантов написания марки:

2. Основная сфера применения

Звенья оголовка ЗП 150 в (шифр 2119рч) Шифр 2119 РЧ используют для сооружения водопропускных труб под дорожным полотном в северной строительно-климатической зоне. Они могут применяться для прокладки железобетонных труб в скальных и талых грунтах средней плотности. В нейтральной и слабоагрессивной среде дополнительная защита им не требуется. Изделия одинаково эффективны при постоянном и периодическом водотоке, но при отсутствии наледи. Важно указать температурные условия эксплуатации звеньев. Разделение между зонами с умеренными и суровыми условиями эксплуатации примерно соответствует изотерме января -13°С. Звенья оголовка ЗП 150 в (шифр 2119рч) Шифр 2119 РЧ , предназначенные для особо суровых условий использования, не выпускаются. Высота насыпи полотна не играет роли при выборе звена оголовка, так как он всегда устанавливается непосредственно у края трубы и на него практически не передаётся нагрузка. Данное изделие используется в равнинной местности при максимальной расчётной сейсмичности до 9-ти баллов.

3. Обозначение маркировка изделия

Каждое звено оголовка ЗП 150 в (шифр 2119рч) Шифр 2119 РЧ в своём обозначении содержит исчерпывающую информацию о его размерах:

1. ЗП – звено для прямоугольной трубы;

2. 150 – размер отверстия, выражен в см.;

3. в – высота 270 см.

Маркировка наносится на внутреннюю сторону оголовка на расстоянии примерно 10 см от торца несмываемой краской. Допускается маркировка с помощью трафаретов или вручную, но только несмываемой краской. Кроме собственно обозначения оголовка, обязательно указывается номер партии, дата его изготовления, товарный знак или условное наименование производителя и заводской номер оголовка.

При необходимости может отражаться соответствие повышенным требованиям по агрессивности среды, водопроницаемости или морозостойкости. ГОСТ 24587 допускает указывать проницаемость используемого для изготовления бетона (нормальную – Н, повышенную – П, особонизкую – О), а также указания на стойкость к воздействию агрессии среды (к кислотной – К, к щелочной – Щ).

4. Изготовление и основные характеристики

Высокая прочность обусловлена применением тяжелой марки бетона плотностью не менее 2200 кг/м 3 , прочностью на сжатие В30-В35. Стойкость к морозу используемого бетона и его влагопроницаемость определяет заказчик на стадии проектирования. Тип гидроизоляции оголовков также указывается при заказе партии изделий. Для армирования используют высококлассные стали марки AI, AIII (диаметр профиля 6-40 мм.). Соединение стержней каркасов выполняется исключительно контактной сваркой. Электродуговая сварка может использоваться только для крепления монтажных стержней в углах каркасов. Минимальная отпускная прочность бетона 70%.

Наличие трещин, за исключением усадочных, на поверхностях оголовков недопустимо. Максимально допустимы отклонения геометрических размеров:

1. Длинна от +5% до -10%;

2. Толщина стенок – от +10% до -5%;

3. Внутренний просвет – ±10%;

4. Перекос торцов к продольной оси – до 5мм;

5. Отклонение толщины слоя бетона над арматурой – ±5мм.

5. Транспортировка и хранение

Храниться звенья оголовка ЗП 150 в (шифр 2119рч) Шифр 2119 РЧ могут вертикально или горизонтально (не более 2-х шт.). При складировании между звеньями обязательно применение деревянных прокладок, имеющих толщину не менее 30мм и выступающих минимум на 20 мм за габариты изделия. Транспортировка оголовков допускается только при установке на деревянные прокладки толщиной не менее 100 мм. При хранении звеньев, не достигших проектной прочности бетона, их поверхность должна периодически смачиваться. Любые перемещения изделий должны выполняться с использованием специальных грузозахватных приспособлений, при этом недопустимо повреждение слоя гидроизоляции.

Источник

ЗП 150 в (шифр 2119рч)

Размеры:

Длинна: 1000 мм.
Ширина: 1740 мм.
Высота: 2700 мм.
Вес: 3400 кг.
ГОСТ, Серия: Шифр 2119рч скачать
Объем бетона: 1,36 м3
Геометрический объем: 4,698 м3
Цена: договорная

Стандарт изготовления изделия: Шифр 2119рч

1. Варианты маркировки

2. Основная сфера применения

3. Обозначение маркировка изделия

1. ЗП – звено для прямоугольной трубы;

2. 150 – размер отверстия, выражен в см.;

3. в – высота 270 см.

4. Изготовление и основные характеристики

1. Длинна от +5% до -10%;

2. Толщина стенок – от +10% до -5%;

3. Внутренний просвет – ±10%;

4. Перекос торцов к продольной оси – до 5мм;

5. Отклонение толщины слоя бетона над арматурой – ±5мм.

5. Транспортировка и хранение

Источник

Маркировка:	ЗП150В
Наименование:	Звено трубы прямоугольное
Документация:	шифр 2119РЧ.0-1-01
Длина:	1000 мм
Ширина:	1740 мм
Высота:	2700 мм
Масса:	3400 кг
Объем:	1.37 м3

Звено прямоугольное зп 150в м

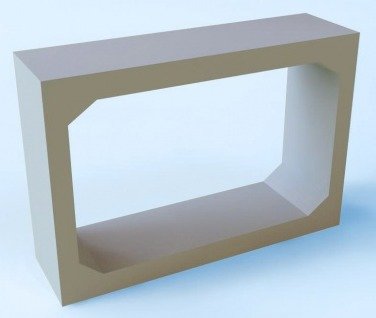

ЗП150В Звено трубы прямоугольное

Звенья труб прямоугольные входныешифр 2119РЧ.0-1-01
