Регулировка трапеции дворников ваз 2114

Сайт позволяет ответить на ваш запрос регулировка трапеции дворников ваз 2115 – переходите, мы вас ждем. Бесплатный видео урок по ремонту автомобиля, смотрите с удовольстием. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Сделать авто самому

Смех в теме: Сегодня 40 минут провёл на беговой дорожке. Завтра попробую её включить.

Опубликовал Админ: по просьбе Фидельа

Оценка автовладельца: Управляемость, быстрый автомат и i-стоп, разгонная динамика, стоимость TO и межсервисный интервал, отделка салона.

Сегодня мы снова поговорим о дворниках, но только на этот раз мы разберемся почему стеклоочистители не возвращаются в исходное положение и останавливаются по середине.

Как и любая другая поломка, эта также неприятна, однако, как и все другие, она вполне устранима своими руками.

Наиболее частые причины возникновения этой неисправности:

  1. Проблема в контактах. Нередко причиной такого поведения становится контактная группа мотор-редуктора, нарушения работы концевого выключателя мотора. Остановите дворники на середине их хода, не выключая зажигание, проверьте напряжение на разъеме дворников проводов, оно должно составлять — 12v. Проверьте состояние предохранителя.

  1. Нарушение целостности шлицов. Если машинка не новая, а дворникам приходится часто работать, то облом зубьев шлицов привода щеток стеклоочистителя или банальное стирание шлицов — вполне может стать причиной, по которой дворники не возвращаются на место. Как вариант — шлицы могли просто перескочить, в результате чего щетки просто не возвращаются в исходное положение. Как правило эта поломка характерна тем, что моторчик при этом шумит, а сами дворники не возвращаются на место. Лечится это заменой поврежденных шестеренок или простой регулировкой. Для этого необходимо разобрать редуктор привода стеклоочистителей, выполните регулировку доводчика, смажьте их при необходимости, проверьте контакты или полностью замените моторредуктор.

  1. Не менее банальной является нарушение работы дворников связанное с неправильной сборкой элементов очистителей стекла. Иногда во время замены лобового стекла или ремонта самих щеток сборка выполняется не правильно, после чего и возникает ситуация, когда дворники не возвращаются в исходное положение. Убедитесь, что дворники одеты на шлицы правильно, проверьте моторчик, и трапецию, возможно она выставлена не правильно. Обратите внимание на кривошип элемент привода стеклоочистителей, перед демонтажем того или иного элемента вам следует запомнить его положение и при сборке ничего не перепутать.

  1. Проблема может заключаться и в самом приводе (моторчике) или его выключателе, в таких случаях вам предстоит ремонт или полная замена вышеуказанных элементов.

Причин, по которым дворники не возвращаются на место может быть не мало, от банальных до очень сложных, предусмотреть и перечислить их все довольно сложно, все зависит от конкретной модели авто и самой поломки. Если у вас ничего не вышло, обратитесь к специалистам, на СТО вам обязательно помогут устранить эту неприятную неисправность. На этом наша статья о неисправностях дворников заканчивается, до новых встреч, берегите себя.

З. Ы. Если Вам известны другие причины, по которым стеклоочистители не возвращаются в исходное положение, вы можете поделиться ими при помощи формы комментариев.

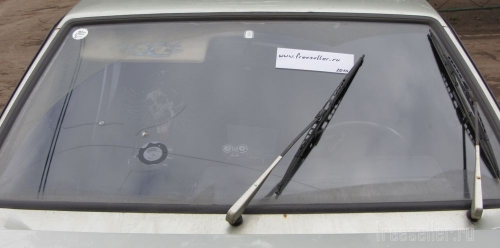

Как увеличить ход правого дворника на ЛАДА Самара.

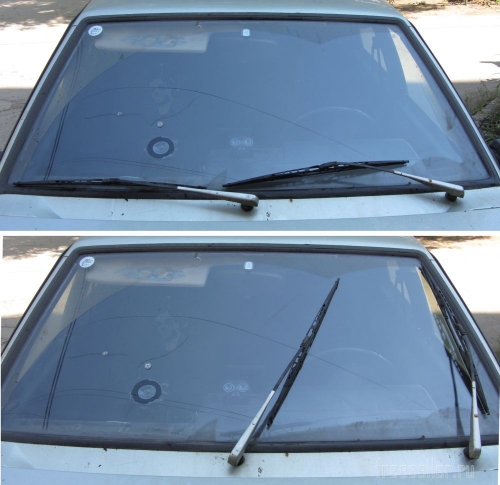

Зачем увеличивать ход правого дворника? Меня всегда раздражала недочищенная область на ветровом стекле, в виде «зуба», но не на чем было экспериментировать.

Так как электропривод стеклоочистителя в моём авто стал потихонечку умирать, то приобрёл новый привод с трапецией в сборе. Идея такой доработки закрадывалась давно, и вот!

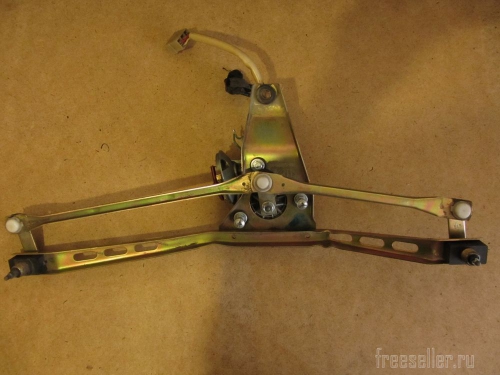

За подопытного пошла новая трапеция.

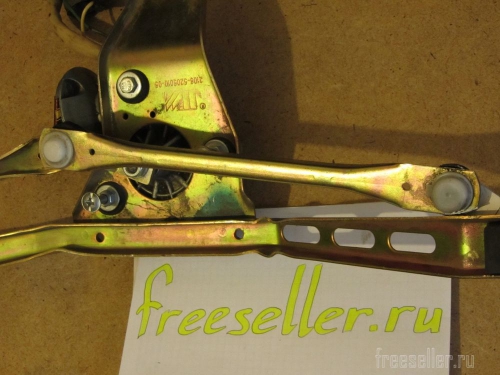

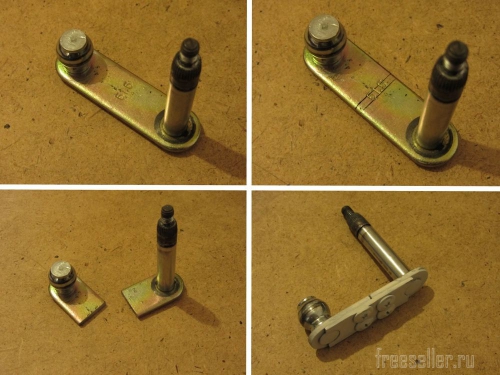

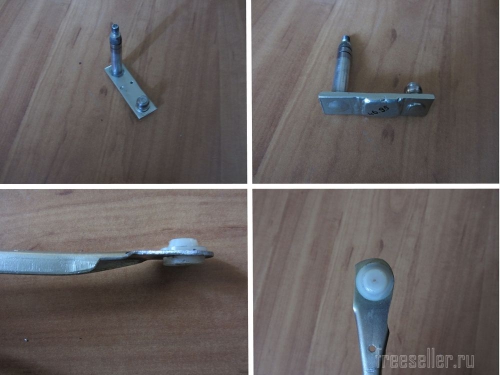

Снял кронштейн поводка правого дворника и разметив на нём линию реза, распилил его болгаркой. После чего соединил обе половинки обратно, кусочком листовой стали толщиной 1,5 мм и саморезами с пресс шайбой. Длина кронштейна после соединения составила 48,6 мм.

После сборки трапеции на неё был установлен редуктор, от старого привода, для проверки хода. Оказалось не зря — короткая тяга своим углом стала задевать раму трапеции.

Угол тяги подправил болгаркой, после чего трапеция была установлена на авто..и вот что получилось!

Было очень трудно заново отрегулировать дворники, т.к. угол хода уже изменён. Результат меня, конечно, порадовал, но были и минусы..( Дело в том, что правый дворник стал парковаться у самой резинки ветрового стекла. На первой скорости (реж. I и II) всё было хорошо, но на второй скорости (реж. III) дворник стучал по уплотнителю ветрового стекла. Решение было переставить поводок на один шлиц выше. Так я и проездил некоторое время, тестируя доработку.

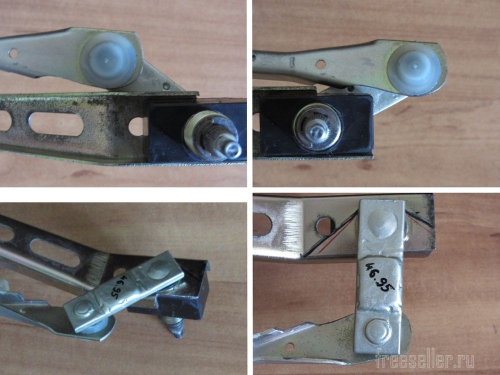

Дождалась своей очереди и вторая трапеция (заводская). Проделал с ней тоже самое, но сделав кронштейн ещё чуть короче. В место соединения саморезами решил проварить сваркой, но при сварке что-то пошло не так и кронштейн стал ещё короче, чем планировался. Его длина составила 46,95 мм. Тягу естественно пришлось подпиливать, но не только сбоку, но и снизу.

Так же пришлось подрезать угол самой рамы.

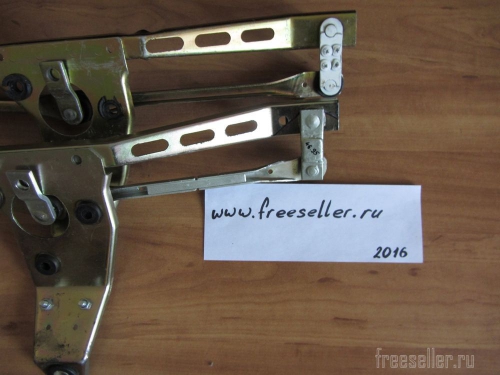

(На раме отмечены положения кронштейна: красная линия – стоковое положение, чёрная – после укорачивания.)

После установки трапеции на авто, снова встретился с проблемой – правый дворник стал парковаться чуть ниже резинки, а переставив поводок на один шлиц выше, дворник стоял уж слишком высоко. Было принято решение удлинить тягу. Она была разрезана пополам и удлинена (по месту) примерно на 0,8 мм и соединена квадратным прутом 8 х 8 х 110 мм.

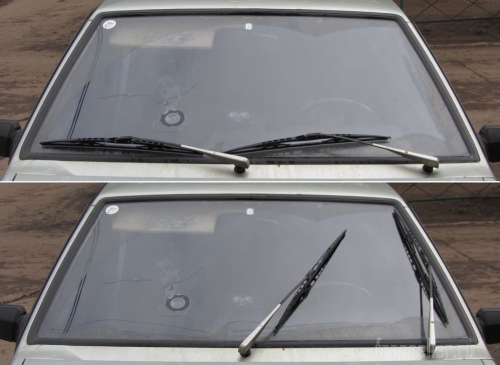

Вот собственно и результат!

Этим результатом Я абсолютно доволен!

PS: Можно ли ускорить дворники?

На просторах интернета есть такой МИФ о том, что можно ускорить работу привода стеклоочистителя лобового стекла тем, что через дополнительное реле подавать «+» не через реле зажигания, а напрямую с АКБ! Честно сказать – Это МИФ! Проверил лично!

Тем не менее, Я заморочился тем, чтобы при желании менять скорость с первой на вторую в режиме I . Покумекав, набросал такую вот схемку, на трёх 5и контактных реле, по которой и спаял себе релюшки, хотя можно было обойтись и одним реле.

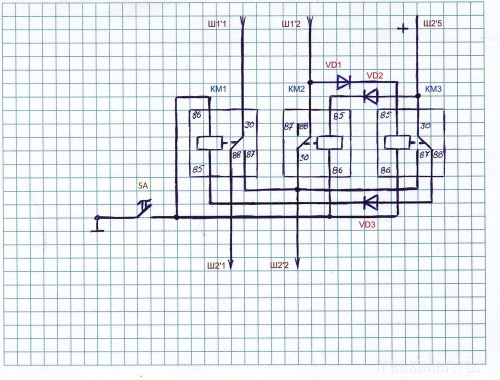

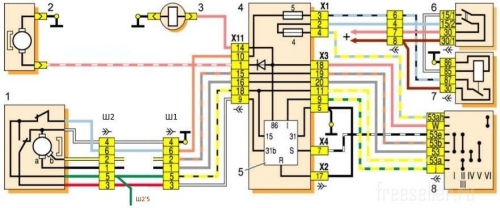

Данная схема устанавливается в разрыв проводов 1 и 2 , идущих непосредственно к обмоткам «а» и «б».
При выключенной кнопке SA вся схема работает в стоковом режиме.
При включенной SA :
Через реле КМ1 «+» переводиться с обмотки «а» на обмотку «б». (Реж. I и II)
Реле КМ2 прерывает «+» от подрулевого переключателя к обмотке «б», и при появлении на нём сигнала включает реле КМ3.
Реле КМ3 подаёт «+» на обмотку «б» напрямую, минуя подрулевой переключатель. (Реж. III)

Схема работает отлично, хотя и есть минусы! Куда же без них!
При включенной схеме, режим II по сути есть режим III .
При включенной схеме дворники слегка пролетают своё парковочное место.
При включенной схеме, в режиме «на себя» дворники в место 3х взмахов делают 4-5 .
Тем не менее, результат меня вполне устраивает!

Источник

Настройка трапеции дворников ваз 2115

Пошаговая замена трапеции дворников на ваз 2114 своими руками

Трапеция стеклоочистителей – это своего рода скелет, состоящий из тяг стеклоочистителей, которые идут к мотор-редуктору, который, в свою очередь, крепится на этом скелете.

Когда нужно снимать (менять) трапецию дворников

Пожалуй, единственная причина, которая требует снятия или же замены трапеции, это:

Дворники медленно работают или же любое другое механическое повреждение трапеции. Так же, трапецию стеклоочистителей снимают для демонтажа мотор-редуктора, но на самом деле это лишняя операция. Мотор-редуктор можно снять и так.

Так же предлагаем ознакомиться Вам с другими возможными причинами неисправности дворников.

Как снять трапецию стеклоочистителей

Во многих мануалах рекомендуют снимать блок предохранителей (ЧЯ), снимать моторчик печки. Мы же всего этого делать не будем, всё гораздо проще!

  1. Открываем капот и отключаем колодку проводов стеклоочистителей от блока предохранителей.
  2. Вынимаем защитный кожух вентилятора отопителя, снимаем фильтр печки.
  3. Откручиваем крепления моторчика печки, отодвигаем его на 90 градусов ( снимать его не обязательно).
  4. Далее переходим непосредственно к дворникам: снимаем декоративную накладку на креплении стеклоочистителя, далее ключом на «10» отворачиваем гайку крепления дворника, снимаем дворник.
  5. Плоской отвёрткой подеваем защитный резиновый чехол гайки крепления стеклоочистителя, и отворачиваем саму гайку ключом на «24».
  6. Снимаем кольца и прокладки с вала стеклоочистителя.
  7. Аналогично снимаем другой стеклоочиститель.
  8. Далее идем обратно в подкапотное пространство и отворачиваем крепления трапеции к кузову автомобиля.
  9. Теперь трапеция находится в свободном положении, но вытащить её не получится, т.к. мешается блок предохранителей и моторчик отопителя.
Читайте также:  Какая прямая касается окружности

Снятие трапеции дворников

Есть два выхода:

  • полностью снимаем моторчик печки, снимаем блок предохранителей (две гайки);
  • снимаем мотор-редуктор с трапеции и вынимаем поочередно мотор-редуктор, далее саму трапецию.

Для особых чайников: попрошу не путать мотор печки (вентилятор отопителя) с мотор-редуктором трапеции.

Для того чтобы снять мотор-редуктор с трапеции: запоминаем положение кривошипа (можно поставить отметку маркером), снимаем его ключом на «13», ключом на «10» откручиваем три крепления моторчика к трапеции.

Как установить трапецию стеклоочистителей

Всё делается в обратном порядке.

Перед установкой трапеции, рекомендуется её тщательно смазать. Смазывать рекомендуется все двигающиеся трущиеся детали. В качестве смазки можно использовать графитку, циатин. Литол не подойдет , т.к. теряет свои свойства на морозе.

Сначала вставляем трапецию, насаживаем поводки дворников, вставляем и прикручиваем моторчик печки, соблюдаем положение кривошипа, не забываем про массовый провод и т.д.

Пошаговая замена трапеции стеклоочистителя

В сырую погоду на скорости дворники опускались не до конца и если стоять на месте иногда тоже могли до конца не опуститься, присутствовал люфт валов трапеции скорее всего из-за этого до конца не опускались.

Регулировка трапеции дворников ваз 2114

Сайт позволяет ответить на ваш запрос регулировка трапеции дворников ваз 2115 – переходите, мы вас ждем. Бесплатный видео урок по ремонту автомобиля, смотрите с удовольстием. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Сделать авто самому

Смех в теме: Сегодня 40 минут провёл на беговой дорожке. Завтра попробую её включить.

Опубликовал Админ: по просьбе Фидельа

Оценка автовладельца: Управляемость, быстрый автомат и i-стоп, разгонная динамика, стоимость TO и межсервисный интервал, отделка салона.

Сегодня мы снова поговорим о дворниках, но только на этот раз мы разберемся почему стеклоочистители не возвращаются в исходное положение и останавливаются по середине.

Как и любая другая поломка, эта также неприятна, однако, как и все другие, она вполне устранима своими руками.

Наиболее частые причины возникновения этой неисправности:

  1. Проблема в контактах. Нередко причиной такого поведения становится контактная группа мотор-редуктора, нарушения работы концевого выключателя мотора. Остановите дворники на середине их хода, не выключая зажигание, проверьте напряжение на разъеме дворников проводов, оно должно составлять — 12v. Проверьте состояние предохранителя.

  1. Нарушение целостности шлицов. Если машинка не новая, а дворникам приходится часто работать, то облом зубьев шлицов привода щеток стеклоочистителя или банальное стирание шлицов — вполне может стать причиной, по которой дворники не возвращаются на место. Как вариант — шлицы могли просто перескочить, в результате чего щетки просто не возвращаются в исходное положение. Как правило эта поломка характерна тем, что моторчик при этом шумит, а сами дворники не возвращаются на место. Лечится это заменой поврежденных шестеренок или простой регулировкой. Для этого необходимо разобрать редуктор привода стеклоочистителей, выполните регулировку доводчика, смажьте их при необходимости, проверьте контакты или полностью замените моторредуктор.

  1. Не менее банальной является нарушение работы дворников связанное с неправильной сборкой элементов очистителей стекла. Иногда во время замены лобового стекла или ремонта самих щеток сборка выполняется не правильно, после чего и возникает ситуация, когда дворники не возвращаются в исходное положение. Убедитесь, что дворники одеты на шлицы правильно, проверьте моторчик, и трапецию, возможно она выставлена не правильно. Обратите внимание на кривошип элемент привода стеклоочистителей, перед демонтажем того или иного элемента вам следует запомнить его положение и при сборке ничего не перепутать.

  1. Проблема может заключаться и в самом приводе (моторчике) или его выключателе, в таких случаях вам предстоит ремонт или полная замена вышеуказанных элементов.

Причин, по которым дворники не возвращаются на место может быть не мало, от банальных до очень сложных, предусмотреть и перечислить их все довольно сложно, все зависит от конкретной модели авто и самой поломки. Если у вас ничего не вышло, обратитесь к специалистам, на СТО вам обязательно помогут устранить эту неприятную неисправность. На этом наша статья о неисправностях дворников заканчивается, до новых встреч, берегите себя.

З. Ы. Если Вам известны другие причины, по которым стеклоочистители не возвращаются в исходное положение, вы можете поделиться ими при помощи формы комментариев.

Как увеличить ход правого дворника на ЛАДА Самара.

Зачем увеличивать ход правого дворника? Меня всегда раздражала недочищенная область на ветровом стекле, в виде «зуба», но не на чем было экспериментировать.

Так как электропривод стеклоочистителя в моём авто стал потихонечку умирать, то приобрёл новый привод с трапецией в сборе. Идея такой доработки закрадывалась давно, и вот!

За подопытного пошла новая трапеция.

Снял кронштейн поводка правого дворника и разметив на нём линию реза, распилил его болгаркой. После чего соединил обе половинки обратно, кусочком листовой стали толщиной 1,5 мм и саморезами с пресс шайбой. Длина кронштейна после соединения составила 48,6 мм.

Угол тяги подправил болгаркой, после чего трапеция была установлена на авто..и вот что получилось!

Было очень трудно заново отрегулировать дворники, т.к. угол хода уже изменён. Результат меня, конечно, порадовал, но были и минусы..( Дело в том, что правый дворник стал парковаться у самой резинки ветрового стекла. На первой скорости (реж. I и II) всё было хорошо, но на второй скорости (реж. III) дворник стучал по уплотнителю ветрового стекла. Решение было переставить поводок на один шлиц выше. Так я и проездил некоторое время, тестируя доработку.

Дождалась своей очереди и вторая трапеция (заводская). Проделал с ней тоже самое, но сделав кронштейн ещё чуть короче. В место соединения саморезами решил проварить сваркой, но при сварке что-то пошло не так и кронштейн стал ещё короче, чем планировался. Его длина составила 46,95 мм. Тягу естественно пришлось подпиливать, но не только сбоку, но и снизу.

Так же пришлось подрезать угол самой рамы.
(На раме отмечены положения кронштейна: красная линия – стоковое положение, чёрная – после укорачивания.)

После установки трапеции на авто, снова встретился с проблемой – правый дворник стал парковаться чуть ниже резинки, а переставив поводок на один шлиц выше, дворник стоял уж слишком высоко. Было принято решение удлинить тягу. Она была разрезана пополам и удлинена (по месту) примерно на 0,8 мм и соединена квадратным прутом 8 х 8 х 110 мм.

Вот собственно и результат!

Этим результатом Я абсолютно доволен!

PS: Можно ли ускорить дворники?

На просторах интернета есть такой МИФ о том, что можно ускорить работу привода стеклоочистителя лобового стекла тем, что через дополнительное реле подавать «+» не через реле зажигания, а напрямую с АКБ! Честно сказать – Это МИФ! Проверил лично!

Тем не менее, Я заморочился тем, чтобы при желании менять скорость с первой на вторую в режиме I . Покумекав, набросал такую вот схемку, на трёх 5и контактных реле, по которой и спаял себе релюшки, хотя можно было обойтись и одним реле.

Данная схема устанавливается в разрыв проводов 1 и 2 , идущих непосредственно к обмоткам «а» и «б».
При выключенной кнопке SA вся схема работает в стоковом режиме.
При включенной SA :
Через реле КМ1 «+» переводиться с обмотки «а» на обмотку «б». (Реж. I и II)
Реле КМ2 прерывает «+» от подрулевого переключателя к обмотке «б», и при появлении на нём сигнала включает реле КМ3.
Реле КМ3 подаёт «+» на обмотку «б» напрямую, минуя подрулевой переключатель. (Реж. III)

Схема работает отлично, хотя и есть минусы! Куда же без них!
При включенной схеме, режим II по сути есть режим III .
При включенной схеме дворники слегка пролетают своё парковочное место.
При включенной схеме, в режиме «на себя» дворники в место 3х взмахов делают 4-5 .
Тем не менее, результат меня вполне устраивает!

Замена и настройка трапеции дворников ВАЗ

Сегодня заменил трапецию. Включил и дворники вниз пошли. Смотрел несколько видосов. Этот самый толковый. Браток, спасибо тебе большое за видос. Удачи во всех делах.

И конец пластинки должен смотреть в право
Я так тоже долго думал чё за херня
Ну кое как разобрался
На них меток нету и из-за этого не понятно
Ну каждый учиться на своих ошибках

Надо было перед снятием сразу открутить моторчик и тогда все спокойно снимается
Даже впервый раз можно понять

Сегодня случилось такая ж хрень ! Спасибо за совет !

Да это пиздец такая же хрень. Курнули с корешом давай делать. Сняли дворники поставили как надо. Включаем а они СУКИ в низ. Во охуелииии. Поломали голову и мозг, оборжались, так и не сделали поставили как было щас отпустило посмотрел видос завтра на умах сделаю😆😆😆😆😆

Спасибо большое за видос у меня тоже самое было респект вам ,👍👍👍👍👍

Сейчас точно такая же херня была вот ТОЧНО ТАКАЯ ЖЕ 😂
Трапецию менял и забыл про настройку
Спасибо за видос согреюсь пойду настраивать 🤣👌

Братан,сто лайков. 👍👍👍👍👍👍🤝🤝🤝🤝🤝🤝🤝🤣🤣🤣🤣🤣Я сегодня с этой бенью пол дня прое. . Еба -й компот🤣🤣🤣👍👍👍👍👍👍. Вот ты жжёшь 👍👍👍. Удачи тебе🤝🤝🤝🤝🤝🤝. Я только ещё все шарниры промывал и смазывал. Насмешил ты старого дурака👍🤣🤝🤝🤝

Читайте также:  Одежда для прямоугольной фигуры с животом

Добрый день!Тоже снимал трапецию на ваз 2115 и теперь водительский дворник в верхнем положении вылетает за пределы стекла ,пробовал переставлять на шлицах — вверху все хорошо,так начинает уходить внизу за стекло.Может что -то подскажете?

Посмотри в каком положении стоит на другой машине. Если есть возможность.

саму трапецию легче снять, если дворники отключить на самом верху. на 12 часов

Па моему самое толковое видео по этой теме

Блин мне завтра на замену трапецию на 2110 пипец хочу голую поставить а мотор от старой оставить

У меня ближний болт который крепит моторчик прикручен гайкой в салоне))) людей рядом нет)))

Сегодня получилось подобное, как на видео автора ! Видос досмотрел до момента когда дворники рванули в сторону двигателя я чуть не обосался от смеха и от коментов автора! Завтра пойду настраивать ! Автору жирный лайк за кино, он 35 по счёту )))!

Завтра буду мучаться на 99 менять.снято нормально.

Сегодня поменял двигатель.шестерня накрылась.снял мотор отопителя и трапеция вышла легко.

Да я тоже первый раз полез снимать трапецию дворников на ваз-2114,обломил болт который держит щетку стеклоочистителя,купил трапецию установил,а двигатель для новой трапеции нужен другой, так как другой диаметр который держит двигатель гайка на 13 т.е. больше,пришлось снимать возвращать товар,т.к. двигатель к новой трапеции стоит 1650₽.
Заменил где сломал болт на старой трапеции в магазине продали за 200₽,приехал в гараж начал ставить снял фильтр салона,кораб фильтра салона,крышку предохранителей,жабо одну часть открутил,уплотнитель капота ни много вытащил.
Установил за 20 минут . Теперь ни могу сщетки стеклоочистителя настроить пиздец ! Завтра поеду настраивать сщетки стеклоочистителя .

@Ютюблада Да у меня автомобиль ваз 2114 2008 г/в,я один хозяин покупал новую в автосалоне,а тут это трапеция стеклоочистителя стояла ещё с завода ни разу не менял её

@Ютюблада я включал стеклоочистители дворников потом прикручивал но пиздец что то там напутано .Завтра в тепло заеду посмотрю

тоже не сразу настроил. прямо на месте ключ пихал. пришлось у знакомого тоже на 14ке посмотрел как у него. и так же поставил. там же как ? ослабляешь гайку на 13. включаешь дворники и как они остановились. прикручиваешь гайку на 13. у меня получилось.

Замена дворников на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Примечание!
Чтобы произвести замену данных деталей, много инструментов не нужно, вам понадобиться главное это: Гаечные ключи, ну и отвёртка возможно пригодится и кроме этого больше ничего не нужно!

Когда нужно менять дворники?
И у дворников есть свой срок годности как мы это уже подметили чуть ранее, по хорошему, было бы отлично менять дворники на новые каждый год, но не все эту процедуру будут соблюдать, но мы вам рекомендуем, просто всё дело в том что от времени резиновая часть щёток высыхает (От того что на неё солнце светит) и она затвердевает и теряет свои свойства, а резина потерявшая свои свойства и затвердевшая практически бессмысленна против сильного дождя будет и в ливень, вас старые щётки уже не спасут, потому что резина просто очищать воду со стекла толком не будет, кроме того о том пора ли вам менять щётки скажет сама резина, для этого вам нужно будет рукой провести по рабочей части дворников (Рабочая часть это та которая к стеклу лобовому прилегает) и если вы ощутите что кромка у неё затупилась (Если вы не понимаете затупилась она или же нет, тогда новую щётку возьмите и проведите рукой по резиновой кромке и сравните между собой новую и старую щётки и сразу всё поймёте) то щётка нуждается в замене.

Как заменить дворники на ВАЗ 2113-ВАЗ 2115?

Примечание!
Все дворники которые установлены на автомобилях семейства Самара 2 заменяются абсолютно идентично, то есть передние дворники точно так же как и задний заменяются и разницы особой в этом нет (Только если у вас дворники не разные будут стоять, если разные, то и замена соответственно немножко по другому производиться будет, но в целом всё делается идентично), поэтому пример замены будет показан лишь на одной передней щётки, кстати когда вы будете выбирать новую щётку на свой автомобиль, старайтесь брать тех же размеров (Это если вы не родную поставить захотите, просто если родную, то там даже и смотреть ни на что не нужно, она 100% подойдёт) что и старые ваши щётки, потому что если вы переборщите с размерами, то когда щётки будут работать, то они задевать за кузов ещё ко всему этому будут и в связи с чем отрываться от центральной части ещё будут, а это уже плохое очищение стекла и скорее всего вы щётки на новые сразу же замените!

Снятие:
Дворник можно различными способами снять, мы вам оба способа расскажем в одном из них сам дворник вы снимите, а в другом объясним как саму щётку снять и заменить на новую, но об этом чуть позже, начнём с самого дворника, он крепиться на одной лишь гайке к валику трапеции (Трапеция это та вещь которая отвечает за работу дворников и она очень важна, а валик всего лишь передаёт усилие от трапеции на сам дворник и в связи с этим он работает) отвернув эту гайку, вы сможете снять дворник полностью с автомобиля (см. фото 1), после чего подденьте отвёрткой или же рукой снимите защитный колпачок (см. фото 2) и если он будет испорчен (Надорван, деформирован и т.д.) то в таком случае замените его на новый, кроме этого вы ещё гайку можете вывернуть (см. фото 3) которая удерживает валик трапеции чтобы он не упал и под гайкой, в добавок снимите резиновую и пластиковую шайбу (см. фото 4) если они будут деформированы, то в таком случае замените их на новые.

Примечание!
Когда гайка которая крепит дворник будет откручена, покачивайте его рукой аккуратно и тем самым он снимется с валика трапеции, но не всегда люди будут менять сам дворник (Хотя зря, многие думают что за очищение лобового стекла отвечает одна лишь щётка, но на самом деле и поводок тоже огромную роль играет, потому что он прижимает к стеклу саму щётку и всё это вместе называется дворник), кто то и щётку одну заменит и всё, так вот как она заменяется объясним, во-первых укажем тот факт что сами по себе автомобили семейства Самара 2 не новые, поэтому за всё время там и дворники скорее всего поменяны на бескаркасные (Сами люди это делают) или просто другие какие ни будь стоят но только не родные, поэтому смысла объяснять как снимать именно на родных дворниках щётку мы не ведем, возьмём для примера бескаркасный дворник и объясним как на нём можно заменить щётку (На всех дворниках она практически идентично заменяется), в общём в центральной части щетки где она крепиться к поводку есть фиксатор (Указаны фиксаторы на обоих дворниках красными стрелками), данный фиксатор и удерживает саму щётку на поводке, вы у себя посмотрите на этот фиксатор, поймите как он выполнен и отогните его (Любой фиксатор отгибается) и тем самым снимите щётку с поводка и новую установите точно так же, после установки проверьте плотно ли щётка защёлкнулась фиксатором!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, просто всё в обратном порядке делается.

Дополнительный видео-ролик:
Если у вас поводки уже отжили своё (В них пружина слабнет со временем) и нормально щётку к стеклу не прижимают, то в таком случае ознакомьтесь с видео-роликом который расположен чуть ниже, в нём подробно рассказывается тот факт, как можно улучшить прижимание щётки к стеклу за счёт вставления шайб между пружиной и корпусом поводка, в общём смотрите и вникайте в данный ролик.

Регулировка дворников ВАЗ 2109. , Как отрегулировать?

Ага, у меня тоже такое было, правда в детстве Внутри привода существует датчик положения, который определяет момент выключения (парковки), так как двигатель продолжает работать даже тогда, когда выключен подрулевой выключатель, до положения парковки щёток. Я тоже долго возился, пока не понял принцип работы. Алгоритм несложный, разобраться можно. У твоего привода неправильно установлен рычажок-водило, который крепится к редуктору на шлицах и своим вращением создает возвратно-поступательное движение остальным частям, которые идут к осям дворников. Поэтому он сначала даёт движение вниз, а потом наверх — сбита фазировка механизма. Посмотри внимательно, может быть этот рычажок стоит наёборот.

Дождь подстегнул движдение мысли . (промок весь но задачу выполнил).
Если просто:
1. Положение шкива относительно датчика внутри редуктора не имеет значение по большому счету- только эстетически (привод на секунды дольше работает)-выставил положение шкива на выемку на крышке редуктора и благополучно забыл.
2. Ключевое значение имеет положение рычажок-водило (по простому то что одеваеться на вал редуктора и ключем на 13 через гровер).
Взял часы и начал с 12 до 15 выставлять положение. (откручиваю винт — ставлю рычажок закручиваю)
3. Включаю дворники (дворники не прикручиваю) смотрю на шкивы — проходит три раза и встает в положение 0 (как дворники в положение парралельно капоту). Прикручиваю дворник в положение парралельно капота (лежит) и вкулючаю дворники.
Если ход дворнико обратный (на капот) — то регулируем положение рычажка-водила, а если все нормально, то только крайнее левое положение (дворники стоят).
После всех регулировок — ставим дворник пассажира на уровень дворника водителя, затягиваем все гайки и брызгаем силиконовую смазку. Все.
P.S. После сборки у меня дворники стали медленно двигаться в любом положении переключателья 🙂 — просто подсел акк.батарея — не спешите все разбирать:-)

Читайте также:  Задачи прямоугольный треугольник 7 класс геометрия с ответами

Тему можно закрывать-все изумительно и без шума работает.

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Правильная работа стеклоочистителя очень важна при плохой погоде. Это обеспечивает хорошую видимость на дороге. безопасность водителя и пассажира. Отказ стеклоочистителя является распространенной проблемой в автомобилях. В статье рассматриваются ситуации, когда щетки стеклоочистителя не работают на автомобиле ВАЗ 2109, как ремонтировать щетки стеклоочистителя.

Устройство стеклоочистителя

Основным назначением стеклоочистителей является удаление грязи, капель дождя и снега с лобового стекла и заднего стекла с помощью щеток и омывателей в ненастную погоду. Если стеклоочистители ВАЗа не работают, это снижает безопасность, поэтому его следует как можно скорее возобновить.

Вам нужно знать стеклоочиститель для устранения неполадок.

Автозапчасти для дворников

Его дизайн включает в себя:

  • Электродвигатель;
  • система рычагов (трапеция);
  • коробка передач;
  • моторчик омывателя;
  • бак;
  • насос омывателя;
  • шайба электромагнитного клапана;
  • щетки и пружины.

Кроме того, конструкция стеклоочистителя включает в себя множество мелких деталей.

Схема очистки стекла

Схема очистителя и омывателя стекла

Цифры на диаграмме обозначают следующие компоненты:
1. электродвигатель омывателя;
2. электрические стеклоочистители двигателя;
3. сборочная единица;
4. выключатель зажигания;
5. реле разгрузки переключателя омывателя;
К3. реле стеклоочистителя.

Очиститель стекла может работать в трех режимах. Режим «I» прерывистый. Режим «II» является постоянным. В этом режиме кисти движутся с низкой скоростью. Также постоянным режимом является режим III. Это отличается от предыдущего высокоскоростного движения кисти. Режим включается переключателем (автор видео. Auto Electric HF).

Общие недостатки

Основные признаки неисправного дворника ВАЗ 2109:

  • полная остановка стеклоочистителя, нет реакции рычага;
  • щетки не работают в прерывистом режиме;
  • дворники работают медленно;
  • движение щеток не соответствует режиму, включенному в салон.

Видео: Регулировка Трапеции Дворников Ваз 2109

Наиболее распространенные неисправности ВАЗ 2109:

  • контакты окислены;
  • перегоревшие предохранители;
  • обрыв цепи, повреждение электропроводки;
  • Выключатель не работает;
  • уборщик, работающий в одном режиме, не переключается в другой;
  • моторчик омывателя не работает;
  • Задний дворник ВАЗ 2109 не работает;
  • поломка стеклоочистителя мотора.

Очиститель заднего стекла

Методы устранения неполадок

Если на ВАЗ 2109 не работают стеклоочистители, то вы можете найти и устранить поломку своими руками.

Ремонтные работы проводятся поэтапно:

  • узел сначала разбирается;
  • затем обнаруживаются неисправности;
  • затем отремонтируйте или замените неисправные детали;
  • на заключительном этапе сборки узла.

Разборка представляет собой следующую последовательность действий:

  1. Прежде всего, вам необходимо отключить автомобиль, сняв отрицательный вывод с аккумулятора.
  2. Рычаги щетки затем устанавливаются вертикально, затем крепежные гайки откручиваются. Теперь вы можете удалить их.
  3. Вооружившись плоскогубцами, мы вытаскиваем рычаги из прорези, не повреждая осторожно нить.
  4. Пластиковые защитные колпачки снимаются с розетки.
  5. Затем вам нужно открутить гайки кронштейна, и вы сможете удалить их с помощью шайб под ними.
  6. Далее в моторном отсеке необходимо отсоединить проводной блок, который служит для питания электродвигателя стеклоочистителя.
  7. На следующем шаге необходимо заменить вентилятор отопителя, чтобы он не мешал снятию механизма. Для этого откручиваем крепежные винты.
  8. Снимите крышку с монтажного блока и разберите все реле, расположенные в нем, так как они будут мешать дальнейшей работе.
  9. Снимите болт крепления нижнего рычага пылесоса.
  10. Затем вынимаем держатель из пластиковой проволоки через прорезь в задней части грузовика и вынимаем его, чтобы он не потерял.
  11. Через отверстия в корпусе мы выводим ролики устройства. Затем слегка приподнимите узел, подняв и опуская дворник с двигателем.

Далее идет полная разборка механизма. Визуальный осмотр всех деталей, включая щетки стеклоочистителей ВАЗ 2109. Сломанную щетку можно заменить, но лучше поменять обе. Если обнаружено механическое повреждение или сильно изношены детали, их необходимо заменить.

После того, как все неисправности были выявлены и устранены, мы собираем сборку и возвращаем ее в нормальное положение. После ремонта подключите отрицательную клемму к аккумулятору и проверьте работу стеклоочистителя.

Таким образом, проводится ремонт, доработка стеклоочистителя ВАЗ 21099 своими руками. Процесс долгий и утомительный, но вы можете сделать это самостоятельно. Это позволит сэкономить на дорогостоящем ремонте на СТО.

К сожалению, в настоящее время нет опросов.

Видео «Разборка мотора и трапеции на ВАЗ 2109»

Это видео демонстрирует, как снять электродвигатель стеклоочистителя и трапецию (от Perfectionist Life Craft).

Чем смазать трапецию дворников ваз

дать мотору отработать несколько циклов, например произведя полив омывайкой и последующие проходы дворников , НО без поводков , когда валы остановятся тогда начинать одвать поводки и продолжать окончательную подгонку

а в конце — опускаются ниже начального положения и поднимаются вверх

если наблюдается такая фигня , то может быть две причины , взаимосвязанные , или возникающие и влияющие на работу независимо друг от друга — концевик в редукторе мотора, чот мало вероятно , а скорее всего шатун на валу

или
само реле дворников
лечится подбором и заменой реле , до наступления момента когда при ходе дворников вниз они останавливаются и не подпрыгивают вверх на пару см

лезть в редуктор сложнее

и намного геморойнее да и особо не нарегулируещься там



Устройство дворников

Конструктивно, стеклоочистители представляют собой электродвигатель со встроенным редуктором (мотор-редуктором), передающим движение на трапецию — систему рычагов. В свою очередь, трапеция дворников ваз 2114 приводит в движение щетки, которые и выполняют механическую очистку стекла.

Работает стеклоочиститель в 3 режимах:

  • непрерывном на 1-й скорости;
  • непрерывном на 2-й скорости;
  • прерывистом.

Кроме этого, он может быть включен как синхронно с омывателем, так и работать без него.

Узнать о том, что моторчик дворников вышел из строя, можно по следующим внешним признакам:

  • щетки дворников неподвижны после включения очистителя (во всех режимах), звука работы электродвигателя не слышно;
  • дворники двигаются очень медленно либо периодически замирают;
  • щетки неподвижны, но мотор-редуктор работает;
  • дворники двигаются лишь в одну сторону, после чего останавливаются.

Стоит отметить, что виной указанным выше неполадкам может быть не только мотор-редуктор, но и другие компоненты стеклоочистителя, в частности трапеция ваз 2114. Начиная ремонтные работы — именно ее состояние (целостность соединений, отсутствие деформаций рычагов) и следует проверить в первую очередь, а уже после переходить к самому моторчику.

Также стоит отметить, что если дворники не работают либо работают некорректно в прерывистом режиме, то виноватыми могут быть либо сам подрулевой переключатель либо реле, управляющее их работой. И в том и в другом случае эти элементы следует проверить (в случае с реле — при помощи установки аналогичной модели, заведомо рабочей) и, при необходимости — выполнить замену.

Кроме этого, при полностью неподвижных дворниках и неработающем моторчике (в не зависимости от выбранного режима) следует проверить и, в случае необходимости, заменить плавкий биметаллический предохранитель, носящий номер F16 в общем блоке (а если не включается задний стеклоочиститель, то проверить необходимо предохранитель F7).


Что делать, если дворники на ВАЗ 2109 медленно работают или вышли из строя

Если стеклоочистительные механизмы автомобиля перестали корректно выполнять свои функциональные задачи, то потребуется проведение определенных ремонтных работ. Для этого необходимо вооружиться стандартным комплектом инструментов.

Чтобы приступить к работе по выявлению неисправных деталей механизма, нужно произвести его полную разборку

. После этого рекомендуется следовать такому
порядку действий
:

После проведения всех ремонтных работ необходимо осуществить сборку дворников. При этом лучше начинать с электродвигателя. Во время проведения установочных процессов рекомендуется тщательно смазывать трущиеся компоненты механизма концентрированным раствором.

При наличии неисправностей в работе дворников каждый водитель может произвести ремонтные работы самостоятельно, так как они не требуют объемных специальных знаний. Ремонт и обслуживание механизмов стеклоочистителей – важный момент, которому должен уделять внимание каждый водитель с целью предотвращения серьезных поломок.

С наступлением весны на дороге появляются лужи и грязь, которые заставляют работать щетки стеклоочистителя чаще, чем обычно. Главная проблема, с которой сталкиваются владельцы автомобилей ВАЗ в этот период — это медленная работа дворников. Рассмотрим несколько способов, которые заставят работать щетки стеклоочистителя быстрей!

Замена мотор-редуктора стеклоочистителя

Если в ходе проверки была установлено, что в неработающих стеклоочистителях виноват именно моторчик дворников ваз 2114, то необходимо выполнить его замену, для которой понадобятся:

  • шлицевая отвертка;
  • набор головок и вороток (либо пара ключей на 10 и на 13);
  • новый мотор-редуктор.

Сама замена, при этом, должна выполняться в следующем порядке:

    Снять массовую (минусовую) клемму с аккумуляторной батареи машины.

На этом процесс по демонтажу моторчика стеклоочистителя можно считать полностью завершенным. Обратная сборка и установка выполняется в этом же порядке, но в обратной последовательности.

Приступая к установке нового мотор-редуктора, важно придать его валу правильное начальное положение перед его соединением с кривошипом. Чтобы это сделать, необходимо не подсоединенный к трапеции моторчик включить в бортовую сеть через переключатель, установив последний в прерывистый режим. После того, как вал моторчика провернется до упора и остановится, он и окажется в первоначальном положении.
